DS-3WF0EC-2NT(O-STD) — 2,4 GHz Wireless Bridge für Aufzugsanlagen
Downloads
Zuverlässige kabellose Verbindung für Aufzugsanlagen
Die DS-3WF0EC-2NT(O-STD) ist eine 2,4 GHz Wireless Bridge, die speziell für die Übertragung von Video- und Datenströmen in Aufzugsanlagen entwickelt wurde. Sie ersetzt mechanische Schleifringe, reduziert Ausfälle durch bewegliche Kabel und stellt stabile Verbindungen selbst bei Fahrtbewegungen sicher.
Highlights
- 300 Mbps Luftschnittstelle nach IEEE 802.11n für HD-Videoübertragung
- Bis zu 500 m Reichweite im Aufzugsbetrieb
- Integrierte 7 dBi 2×2 MIMO-Antenne für robusten Funkempfang
- Lieferung im Doppelset mit PoE-Injektoren für schnelle Inbetriebnahme
- Remote-Management über HPP, HCP, iVMS-4200 und Web
Technische Details
- Funkband: 2,4 GHz (2400-2483,5 MHz), Kanalbreite 10/20/40 MHz
- Maximale Luftschnittstelle: ≤ 300 Mbps; PTP-Durchsatz: 50 Mbps bei 0,2 km, 30 Mbps bei 0,5 km (HT40)
- Empfindlichkeit: −87 ±2 dBm @ HT40 MCS0; Sendeleistung bis 23 dBm (abhängig von lokalen Regelungen)
- Netzwerk: 2 x 10/100 Mbps RJ45
- Stromversorgung: Passive PoE, 12-24 VDC; typischer Verbrauch 1,89 W, max. 3,7 W
- Umgebung: IP55, Betriebstemperatur −30 C bis 70 C, Lagerung −40 C bis 80 C
- Sicherheit & Management: WPA2-PSK, versteckter SSID, HTTPS/SSH, NTP, Syslog
Einsatzbereiche
- Aufzugsanlagen: Kabinen- zu Schachtboden-Verbindung für Video und Telemetrie
- Transport & Bahn: Mobile Verbindungspunkte entlang von Strecken
- Temporäre Netzwerke und rückbaubare Installationen
- Industrieanwendungen mit beweglichen Einheiten und rauen Umgebungsbedingungen
Downloads
Eigenschaften von "DS-3WF0EC-2NT(O-STD) — 2,4 GHz Wireless Bridge für Aufzugsanlagen"
| Antenna Angle: | (H) Beamwidth [3 dB] 65° , (V) Beamwidth [3 dB] 65° |
|---|---|
| Antenna Gain: | 7 dBi |
| Application Function: | IFM,IPM |
| Betriebsmodus: | CPE (Kamera-Seite) |
| Betriebstemperatur: | - 30 °C bis 70 °C |
| Channel Selection: | Auto/manual selection |
| Channel Width: | 10/20/40 MHz |
| Chemistry: | CE-RoHS (2011/65/EU),WEEE (2012/19/EU),Reach (Regulation (EC) No.1907/2006) |
| EMC: | CE-EMC(EN 55032, EN 50130-4, EN 55035, EN IEC 61000-3-2, EN 61000-3-3) |
| Farbe: | Weiß / White |
| Gerätetyp: | Übertragungsstrecke |
| Gross Weight: | 0,8 kg |
| HPP: | Support one-click activation and remote management via Hik-Partner Pro. Functions supported: |
| IP-Schutzklasse: | IP55 |
| Ingress protection: | IP55 |
| Installation Mode: | Pole Mounting |
| LED Indicator: | Power indicator,LAN indicator,Signal intensity indicator |
| Management Method: | HCP,Web,iVMS-4200,HPP |
| Max. Transmission Rate of Air Interface: | ≤ 300 Mbps |
| NDAA Konform: | Nein |
| Net Weight: | 0,26 kg per device |
| Network Protocol: | NTP (network time synchronization),SADP (auto search for IP address), HTTPS/HTTP (web management),SSH (debugging) |
| Netzwerk-Anschluss: | 2 × 10/100 Mbps RJ45 ports |
| Package Dimension (W × H × D): | 256 mm × 231 mm × 86 mm |
| Packing List: | Wireless Bridge × 2,Power Adapter (12 VDC, 1 A) × 2,10/100 Mbps PoE Injector × 2,Binding Tape × 4,Quick Start Guide ×1 |
| Packing Method: | Packing in pairs |
| Power consumption: | 1,89 W for typical (1-Kanal 2MP IPC), Max. 3,7 W |

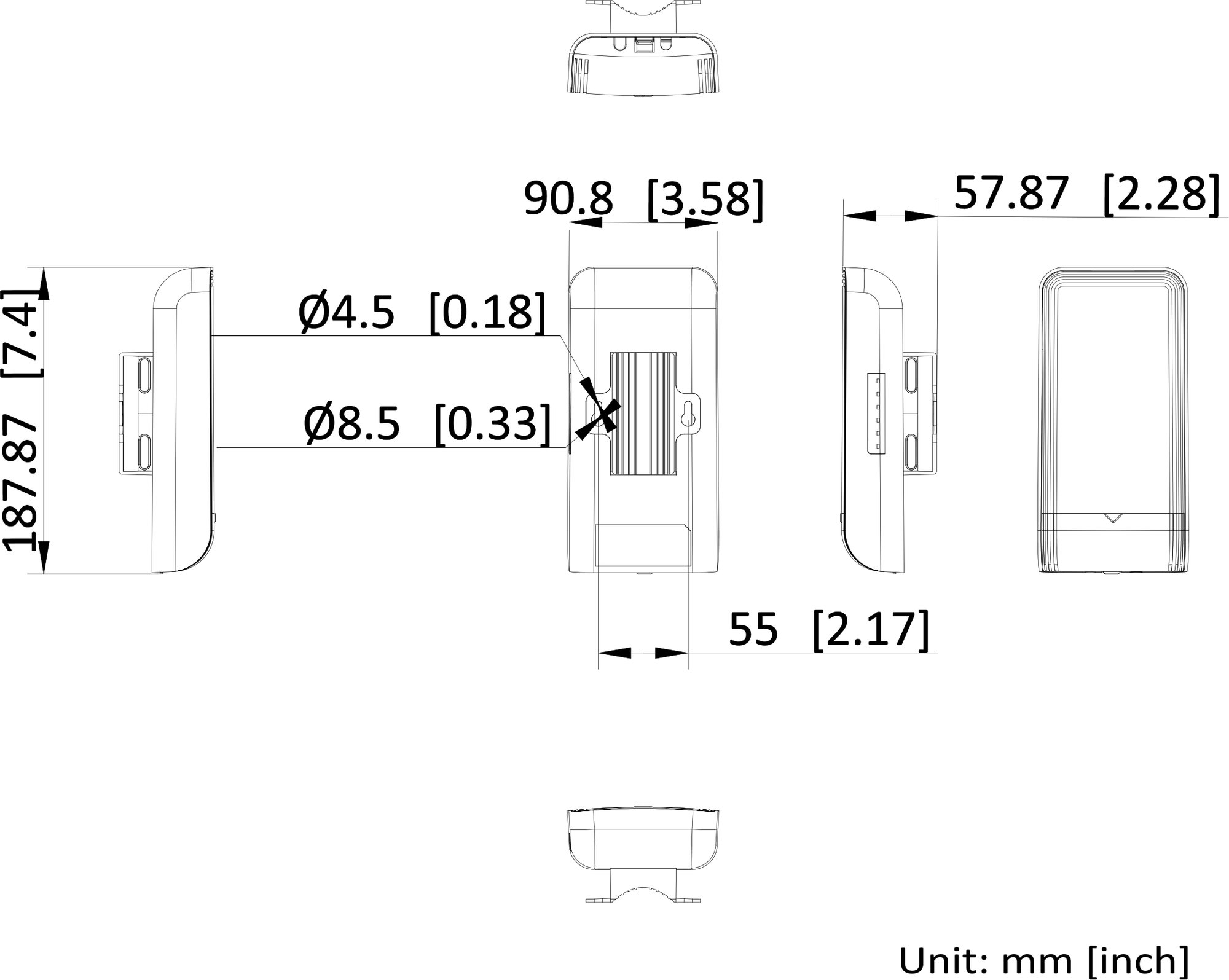

| Product Dimensions (W × H × D): | 90,8 mm × 57,87 mm × 187,87 mm (3.57'' × 2.27'' × 7.39'') |
| Radio: | EN 301 489-17,EN 301 489-1, EN 300 328, EN IEC 62311 |
| Receiving Sensitivity: | - 87±2 dBm @HT40 MCS0 |
| Reichweite: | 500 m (Aufzug) |
| Reset: | Hardware resetting button |
| Safety: | CB (IEC 62368-1) |
| Security Mechanism: | Wireless network name hidden |
| Security Mode: | WPA2-PSK |
| Storage humidity: | 5% bis 95% (no condensation) |
| Storage temperature: | - 40 °C bis 80 °C |
| Stromversorgung: | 12-24 VDC Passive PoE |
| System Log: | Syslog,Control center information |
| Throughput Rate: | PTP: 50 Mbps/0.2 KM(HT40),30 Mbps/0.5 KM(HT40) |
| Transmitting Power: | 23 dBm @11n MCS0 (Note: Transmitting power may vary with local regulations.) |
| Upgrade: | Web,iVMS-4200,HCP,HPP |
| Wireless Standard: | IEEE 802.11b/g/n (2 × 2 MIMO 300 Mbps) |
| Working Frequency Band: | 2400 MHz ~ 2483.5 MHz |
| Working Humidity: | 5% bis 95% (no condensation) |
