DS-3WF0EC-5ACT(B)(O-STD) — 5-GHz-Aufzug-Wireless-Bridge für 500m-Reichweite
19 Stück lieferbar in 10-20 Tagen
Tagesaktueller Lagerbestand. Zwischenverkauf vorbehalten.
Artikel-Nr.:
317200386
Hersteller:
HIKVISION
Downloads
Kernnutzen
Die DS-3WF0EC-5ACT(B)(O-STD) ist eine 5-GHz-Wireless-Bridge für Aufzugsanwendungen. Sie überträgt Videodaten zuverlässig bis zu 500 m und vereinfacht Installation sowie Betrieb durch PoE-Passthrough und visualisiertes Topologie-Management.
Highlights
- Bis zu 500 m Reichweite im Aufzugsbetrieb
- 802.11ac, Luftschnitt ≤ 867 Mbps für HD-Videoübertragung
- Integrierte 8 dBi 2×2 MIMO-Antenne für stabile Verbindung
- PoE In/Out (802.3af/at) für einfache Stromversorgung und Durchleitung
- IP55-Gehäuse für raue Umgebungen in Schächten und außen
- Plug-and-play mit visualisiertem Topologie-Management (HPP/HCP)
Technische Details
- Frequenzen: 5150-5250 / 5250-5350 / 5470-5725 / 5725-5825 MHz
- Durchsatz PTP: 80 Mbps @0,2 km (AC80), 40 Mbps @0,5 km (AC80)
- Schnittstellen: 2× 10/100 Mbps RJ45; PoE-Budget 10 W; PoE-Distanz 100 m
- Leistungsaufnahme: typisch 2,43 W, maximal 3,4 W
- Betriebstemperatur: −30 C bis 65 C; Schutzart IP55
- Abmessungen: 90,8 × 187,87 × 57,87 mm; Gewicht: 0,26 kg
Einsatzbereiche
- Aufzugsüberwachung (Kabine ↔ Bodenstation)
- Mobile Videoübertragung in Fahrzeugen und Anlagen mit Bewegung
- Industrielle Punkt-zu-Punkt-Verbindungen, temporäre Überbrückungen
- Erweiterung von Backbone-Netzen und Wireless-Coverage in schwer zugänglichen Bereichen
Downloads
Eigenschaften von "DS-3WF0EC-5ACT(B)(O-STD) — 5-GHz-Aufzug-Wireless-Bridge für 500m-Reichweite"
| Antenna Angle: | (H) Beamwidth [3 dB] 50° (V), Beamwidth [3 dB] 50° |
|---|---|
| Antenna Gain: | 8 dBi |
| Application Function: | IFM,IPM,DFS,TPC |
| Betriebsmodus: | CPE (Kamera-Seite) |
| Betriebstemperatur: | - 30 °C bis 65 °C |
| Channel Selection: | Auto/manual selection |
| Channel Width: | 20/40/80 MHz |
| Chemistry: | CE-RoHS (2011/65/EU),WEEE (2012/19/EU),Reach (Regulation (EC) No.1907/2006) |
| EMC: | CE-EMC(EN 55032, EN 55035, EN 61000-3-2, EN IEC 61000-3-2, EN 61000-3-3, EN 50130-4), IC(ICES-003, Issue 7) |
| Farbe: | Weiß / White |
| Gerätetyp: | Übertragungsstrecke |
| Gross Weight: | 1,1 kg |
| HPP: | Support one-click activation and remote management via Hik-Partner Pro. Functions supported: |
| IP-Schutzklasse: | IP55 |
| Ingress protection: | IP55 |
| Installation Mode: | Pole Mounting |
| LED Indicator: | Power indicator,LAN indicator,Signal intensity indicator |
| Management Method: | HCP,Web,iVMS-4200,HPP |
| Max. Transmission Rate of Air Interface: | ≤ 867 Mbps |
| NDAA Konform: | Nein |
| Net Weight: | 0,26 kg per device |
| Network Protocol: | NTP (network time synchronization),SADP (auto search for IP address), HTTPS/HTTP (web management),SSH (debugging) |
| Netzwerk-Anschluss: | 2 × 10/100 Mbps RJ45 ports |
| Package Dimension (W × H × D): | 256 mm × 231 mm × 86 mm |
| Packing Method: | Packing in pairs |
| PoE-Leistungsbudget: | 10 W |
| PoE Distance: | 100 |
| PoE Port: | AP: LAN1 802.3af/at PoE IN; CPE: LAN1 passive PoE IN, LAN2 802.3 af PoE OUT |
| PoE Power Budget: | 10 W |
| Power consumption: | 2,43 W for typical (1-Kanal 2MP IPC), Max. 3,4 W |

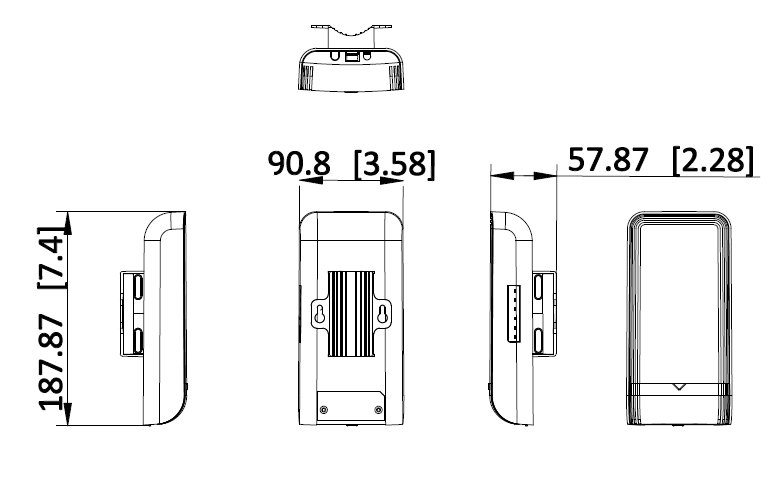

| Product Dimensions (W × H × D): | 90,8 mm × 187,87 mm × 57,87 mm (3.58'' × 7.4'' × 2.28'') |
| Receiving Sensitivity: | - 84 ±2dBm@AC80-MCS0 |
| Reichweite: | 500 m (Aufzug) |
| Reset: | Hardware resetting button |
| Safety: | CB (IEC 62368-1),CE-LVD (EN 62368-1) |
| Security Mechanism: | Wireless network name hidden |
| Security Mode: | WPA2-PSK |
| Storage humidity: | 5% bis 95% (no condensation) |
| Storage temperature: | - 40 °C bis 80 °C |
| Stromversorgung: | 48V PoE;Check the physical interface image below for more details. |
| System Log: | Syslog,Control center information |
| Throughput Rate: | PTP: 80 Mbps/0.2 KM(AC80),40 Mbps/0.5 KM(AC80) |
| Transmitting Power: | 22 dBm @11ac MCS0 (Note: Transmitting power may vary with local regulations.) |
| Upgrade: | Web,iVMS-4200,HCP,HPP |
| Wireless Standard: | IEEE 802.11/a/n/ac |
| Working Frequency Band: | 5150 MHz ~ 5250 MHz,5250 MHz~ 5350 MHz,5470 MHz~ 5725 MHz,5725 MHz~ 5825 MHz |
| Working Humidity: | 5% bis 95% (no condensation) |
