DS-3WF0FC-2N/O(O-STD) — 2,4 GHz Wireless Bridge (CPE) für Kamera-Anbindung bis 1 km
Zuverlässige Outdoor-CPE-Bridge für 1 km Verbindungen
Die Hikvision DS-3WF0FC-2N/O(O-STD) ist eine wetterfeste 2.4-GHz CPE-Bridge für die drahtlose Anbindung von IP-Kameras und entfernten Netzwerksegmenten. Mit 2×2 MIMO, eingebauter 7 dBi Antenne und Unterstützung für PTP sowie PTMP realisiert sie stabile Verbindungen bis zu 1 km.
Highlights
- 2.4 GHz IEEE 802.11b/g/n, bis 300 Mbps Luftschnittstelle
- Integrierte 7 dBi 2×2 MIMO-Antenne, Beamwidth H/V 35°
- Outdoor-Reichweite bis 1 km; PTP- und PTMP-Modi
- 2 × 10/100 Mbps RJ45, Passive PoE 12-24 VDC
- IP55-Gehäuse, Betriebstemperatur −30 °C bis 70 °C
- Verwaltung via HCP, HPP, Web und iVMS-4200
Technische Details
- Durchsatz (Beispiele): PTP 90 Mbps @0,2 km, 75 Mbps @0,5 km, 40 Mbps @1 km; PTMP bis 20 Mbps @1 km
- Streamingkapazität: PTP bis 8× 2MP-IPC (bei 1 km, bis 40 Mbps)
- Sendeleistung: 23 dBm @11n MCS0 (variabel nach Vorschriften)
- Sicherheitsfunktionen: WPA2-PSK, SSID-Hiding
- Management: HCP/HPP (One-click Activation), Web, iVMS-4200; Protokolle: NTP, SADP, HTTPS, SSH
Einsatzbereiche
- Verbindung entlegener Kamerastandorte mit dem zentralen Netzwerk
- Punkt-zu-Punkt-Verbindungen zwischen Gebäuden oder Masten
- Punkt-zu-Mehrpunkt-Verbindungen für kleine Überwachungs-Cluster
- Außeninstallationen an Mast oder Fassade unter rauen Umgebungsbedingungen
Eigenschaften von "DS-3WF0FC-2N/O(O-STD) — 2,4 GHz Wireless Bridge (CPE) für Kamera-Anbindung bis 1 km"
| Antenna Angle: | (H) Beamwidth [3 dB] 35° (V) Beamwidth [3 dB] 35° |
|---|---|
| Antenna Gain: | 7 dBi |
| Application Function: | TDMA,DFS,TPC,IFM,IPM |
| Betriebsmodus: | CPE (Kamera-Seite) |
| Betriebstemperatur: | - 30 °C bis 70 °C |
| Channel Selection: | Auto/manual selection |
| Channel Width: | 10/20/40 MHz |
| Chemistry: | CE-RoHS (2011/65/EU),WEEE (2012/19/EU),Reach (Regulation (EC) No.1907/2006) |
| Farbe: | Weiß / White |
| Gerätetyp: | Übertragungsstrecke |
| Gross Weight: | 0,49 kg |
| HPP: | Support one-click activation and remote management via Hik-Partner Pro. Functions supported: |
| IP-Schutzklasse: | IP55 |
| Ingress protection: | IP55 |
| Installation Mode: | Pole Mounting |
| LED Indicator: | Power indicator,LAN indicator,Signal intensity indicator |
| Management Method: | HCP,Web,iVMS-4200,HPP |
| Max. Transmission Rate of Air Interface: | ≤ 300 Mbps |
| NDAA Konform: | Nein |
| Net Weight: | 0,19 kg |
| Network Protocol: | NTP (network time synchronization),SADP (auto search for IP address), HTTPS/HTTP (web management),SSH (debugging) |
| Netzwerk-Anschluss: | 2 × 10/100 Mbps RJ45 ports |
| Outdoor: | Ja |
| Package Dimension (W × H × D): | 132 mm × 228 mm × 91 mm |
| Packing Method: | Single unit packing |
| Power consumption: | 1,8 W for typical (1-Kanal 2MP IPC), Max. 4,5 W |

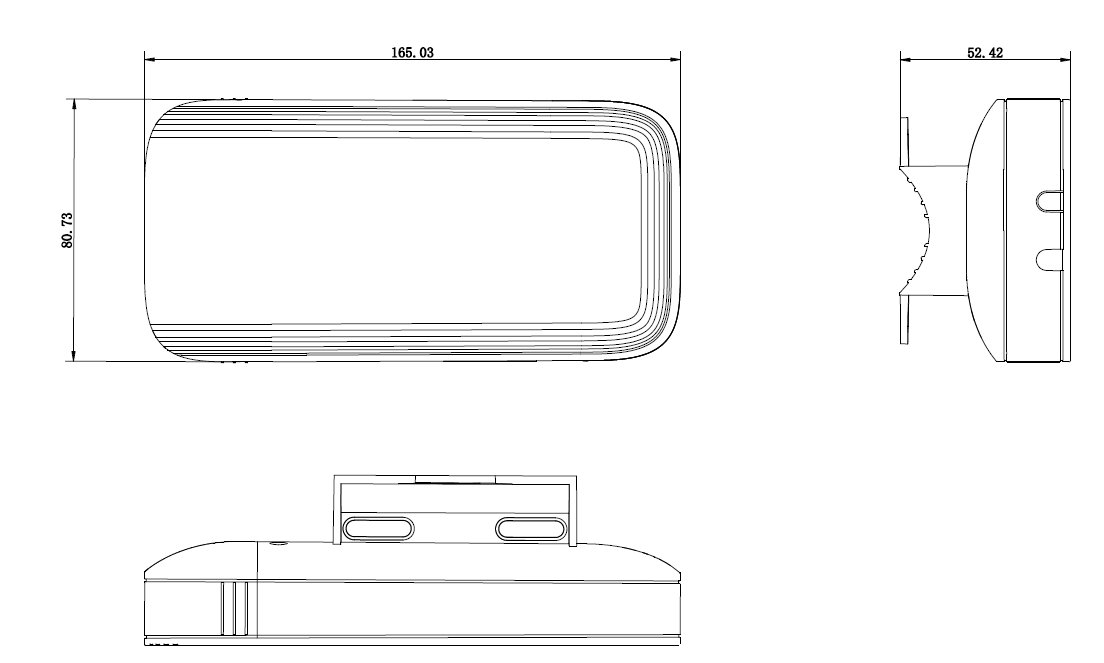

| Product Dimensions (W × H × D): | 81 mm × 165 mm × 52 mm (3.62'' × 7.36'' × 2.28'') |
| Radio: | EN 301 893,EN 300 440,EN 62311,EN 301 489-3,EN 301 489-17 |
| Receiving Sensitivity: | - 87±2 dBm @HT40 MCS0 |
| Reichweite: | 1 km (Outdoor) |
| Reset: | Hardware resetting button |
| Safety: | CB (AMD1:2009, AMD2:2013, IEC 62368-1: 2014 (Second Edition)), CE-LVD (EN 62368-1: 2014+A11: 2017),UL (UL 60950-1) |
| Security Mechanism: | Wireless network name hidden |
| Security Mode: | WPA2-PSK |
| Storage humidity: | 5% bis 95% (no condensation) |
| Storage temperature: | - 40 °C bis 80 °C |
| Stromversorgung: | 12-24 VDC Passive PoE |
| System Log: | Syslog,Control center information |
| Throughput Rate: | PTP: ,90 Mbps/0.2 KM(HT40),75 Mbps/0.5 KM(HT40),40 Mbps/1 KM(HT40),PTMP(1 bis 4): ,20 Mbps/1 KM(HT40) |
| Transmitting Power: | 23 dBm @11n MCS0 (Note: Transmitting power may vary with local regulations.) |
| Upgrade: | Web,iVMS-4200,HCP,HPP |
| Wireless Standard: | IEEE 802.11b/g/n (2 × 2 MIMO 300 Mbps) |
| Working Frequency Band: | 2400 MHz ~ 2483.5 MHz |
| Working Humidity: | 5% bis 95% (no condensation) |
