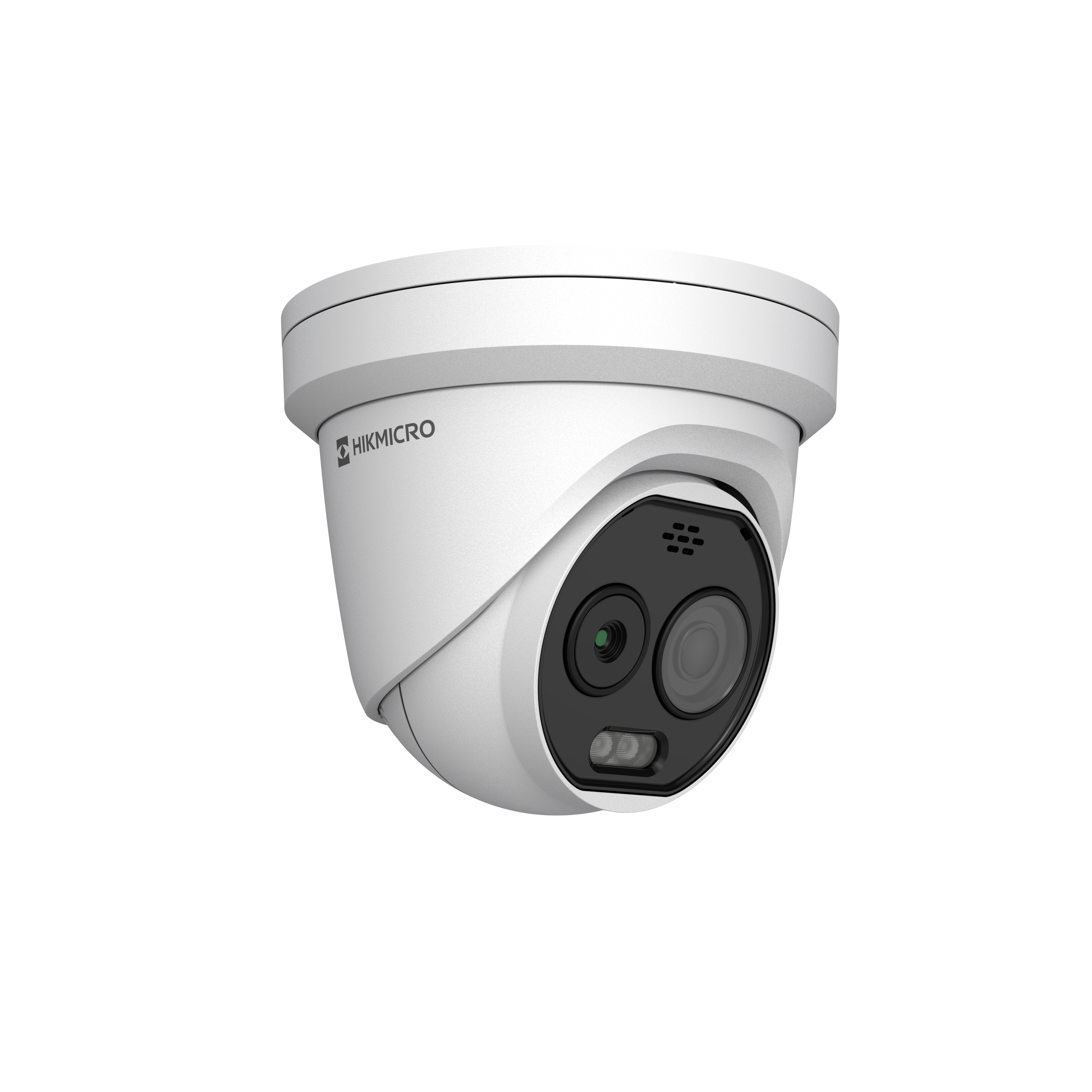

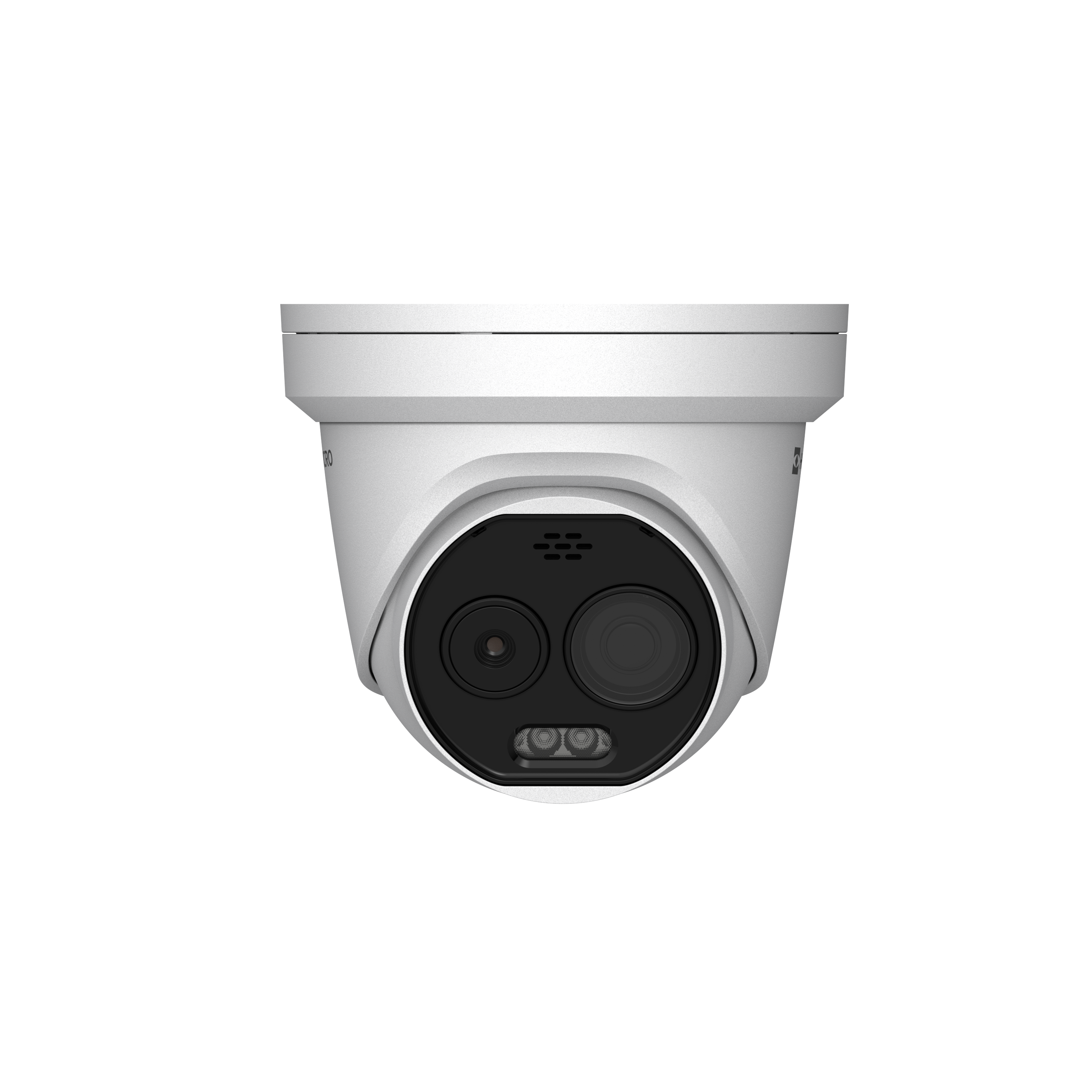

HM-TD1228-7/G1/T3A(O-STD) — Bi-Spektrum Thermalkamera mit KI
Downloads
Bi-Spektrum Überwachung mit KI und Temperaturanalyse
Die HM-TD1228-7/G1/T3A kombiniert Wärmebild- und optische Überwachung für maximale Sicherheit. Mit KI-gestützter Erkennung und präziser Temperaturmessung ideal für kritische Infrastrukturen, Industrieanlagen und Perimeterschutz.
KI-gestützte Erkennung
- GUANLAN Large-Scale AI Model unterscheidet zuverlässig zwischen Personen, Fahrzeugen und Objekten
- Minimale Fehlalarme durch thermische und optische Datenauswertung
- Erhöhte Erkennungsdistanz auch bei schlechten Sichtverhältnissen
Temperaturüberwachung und Brandschutz
- Kontinuierliche Temperaturmessung von -20°C bis 150°C (±8°C Genauigkeit)
- Intelligente Feuer- und Raucherkennung für Brandfrühwarnung
- Temperatur-Ausnahmealarm bei kritischen Werten
Technische Details
- Thermische Auflösung: 256×192 Pixel mit 12μm VOx UFPA Detektor
- Hohe Empfindlichkeit: NETD ≤25mK für feinste Temperaturunterschiede
- Intelligentes Hybridlicht: Weißlicht, IR oder automatische Anpassung
- Erweiterte Bildverarbeitung: DDE, 3D DNR, adaptiver AGC
- 10 Jahre Herstellergarantie auf Wärmebilddetektor
Einsatzbereiche
- Kritische Infrastrukturen und Industrieanlagen
- Perimeterschutz mit Temperaturüberwachung
- Brandfrühwarnung in gefährdeten Bereichen
- 24/7-Überwachung bei allen Witterungsbedingungen
Downloads
Eigenschaften von "HM-TD1228-7/G1/T3A(O-STD) — Bi-Spektrum Thermalkamera mit KI"
| API: | ISAPI, ISUP, HIKVISION SDK und Verwaltungsplattform von Drittanbietern, Open Network Video Interface (Profil S, Profil G, Profil T, Profil M), OTAP |
|---|---|

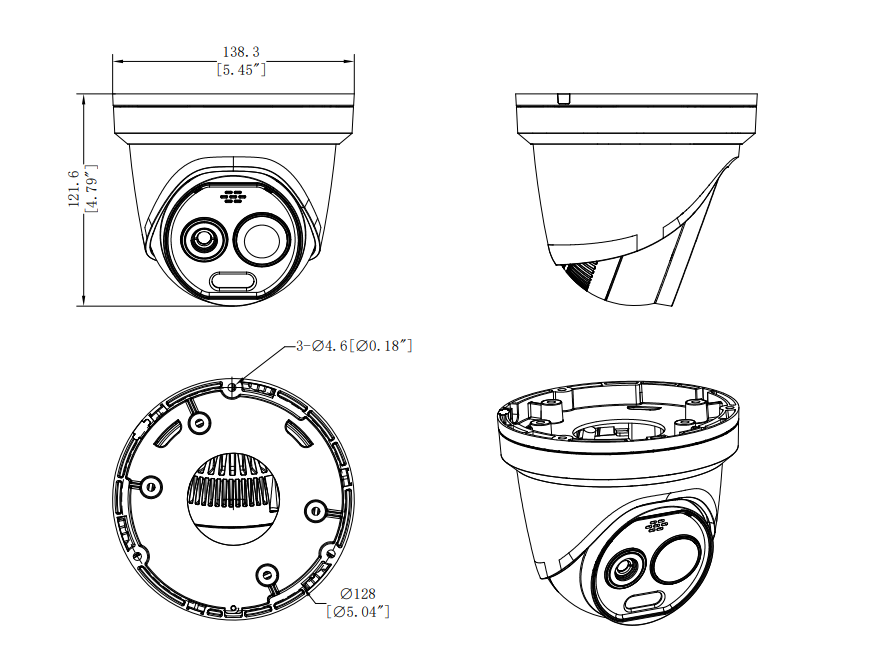

| Abmessungen: | 138,3 mm × 138,3 mm × 121,6 mm |
| Alarm-Eingang: | 1, Alarmeingang (0-5 VDC) |
| Alarm Aktion: | SD-Aufnahme/Relais-Ausgang/Smart Capture/FTP-Upload/Email-Verknüpfung |
| Alarm Ausgang: | 2, Alarmausgang (Alarmreaktionen konfigurierbar) |
| Andere: | K.A. |
| Arbeitstemperatur/Luftfeuchtigkeit: | Temperatur: -40°C bis 65°C (-40°F bis 149°F) Luftfeuchtigkeit: 95% oder weniger |
| Audio-Alarm: | Ja, für zwei Arten von akustischen Alarmen (VCA und Temperaturexception) 2 voreingestellte Sprachalarme (einer für jeden) 6 importierbare benutzerdefinierte Sprachalarme (6 Optionen für beide Typen gemeinsam) |
| Audio-Ausgang: | Linearer Pegel, Impedanz: 600 Ω |
| Audio-Eingang: | 1, 3,5 mm Mic in/Line in Schnittstelle Line-Eingang: 2 - 2,4 V [p-p], Ausgangsimpedanz: 1 KΩ ± 10% |
| Audio-Kompression: | G.722.1/G.711ulaw/G.711alaw/MP2L2/G.726/PCM |
| Auflösung: | 5MP, 2688 × 1944, 256 × 192 |
| Benutzer-/Host-Ebene: | Bis zu 32 Benutzer, 3 Ebenen: Administrator, Bediener, Benutzer |
| Bi-Spektrum-Bildfusion: | Anzeige der Details des optischen Kanals auf dem thermischen Kanal |
| Bild im Bild: | Anzeige eines Teilbildes des thermischen Kanals auf dem Vollbild des optischen Kanals |
| Bildsensor: | 1/2,7" CMOS mit progressiver Abtastung |
| Blende: | F1.0 |
| Blende (Bereich): | F1.6 |
| Branderkennung: | Dynamische Branderkennung, bis zu 10 Brandherde detektierbar |
| Brennweite: | 8 mm |
| Client: | iVMS-4200, Hik-Connect |
| Digitaler Zoom: | × 2, ×4 |
| EMC: | CE-EMC (EN 55032: 2015, EN 61000-3-2:2019, EN 61000-3-3: 2013+A1:2019, EN50130-4: 2011+A1: 2014); RCM (AS/NZS CISPR 32: 2015); IC (ICES-003: Ausgabe 7) |
| Farbpaletten: | 17 Typen (Weiß heiß, Schwarz heiß, Fusion 1, Regenbogen, Fusion 2, Eisenbogen 1, Eisenbogen 2, Sepia, Farbe 1, Farbe 2, Eisfeuer, Regen, Rot heiß, Grün heiß, Dunkelblau, Winter, Sommer) |
| Gehäuse Typ: | Bi-Spektrum Turret |
| Gehäusefarbe: | weiß |
| Gewicht: | 975.6 g |
| Gleichzeitige Live-Ansicht: | Bis zu 20 Kanäle |
| Haupt-Stream: | Thermisch: 25 fps (1280 × 720, 704 × 576, 640 × 512, 320 × 240) Optisch: 50 Hz: 25 fps (2688 × 1944, 2688 × 1520, 1920 × 1080, 1280 × 720) 60Hz: 30 fps (2688 × 1944, 2688 × 1520, 1920 × 1080, 1280 × 720) |
| IFOV: | 1,74mrad |
| IR-Abstand: | Bis zu 60 m |
| Kommunikationsschnittstelle: | 1, RJ45 10 M/100 M Selbstadaptive Ethernet-Schnittstelle. 1, RS-485-Schnittstelle (halbduplex) |
| Leichter Zusatz: | Hybrid (IR, Weißlicht oder Smart-Modus) |
| Messung der Temperatur: | 3 Regelarten zur Temperaturmessung (Punkt, Fläche, Linie), insgesamt 21 Regeln |
| Min. Beleuchtungsstärke: | 0.0089Lux @(F1.6,AGC ON) ,0 Lux mit IR |
| Min. Fokussierungsabstand: | 1.3 m |
| NETD: | ≤ 25 mK (25°C, F1.0) |
| Netzwerkspeicher: | MicroSD/SDHC/SDXC-Karte (bis zu 512 G), lokaler Speicher, NAS (NFS, SMB/CIFS), automatisches Netzwerk-Replenishment (ANR) |
| Optische Linse: | 8 mm |
| Pixel-Teilung: | 12 μm |
| Protokolle: | IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour,SFTP,SRTP |
| Schutz: | IP67: IEC 60529-2013 |
| Schutzniveau: | IP67-Norm TVS 6000V Blitzschutz, Überspannungsschutz, Schutz gegen Spannungsspitzen |
| Sicherheit: | Benutzerauthentifizierung (ID und Passwort), MAC-Adressbindung, HTTPS-Verschlüsselung, IEEE 802.1x(EAP-MD5, EAP-TLS), Zugangskontrolle, IP-Adressfilterung, CB: IEC 62368-1: 2014+A11; CE-LVD: EN 62368-1: 2014/A11: 2017; BIS: IS 13252 (Teil 1): 2010/ IEC 60950-1: 2005 LOA: SANS/IEC 60950-1 |
| Sichtfeld: | 39,4°(H) x21,96°(V) |
| Spektralbereich: | 8 μm bis 14 μm |
| Stromverbrauch: | 12 VDC ± 25%: 1,1A bis 1,8 A, max. 16 W PoE (802.3af, Klasse 3): 42,5 V bis 57 V, 0,4 A bis 0,3 A, max. 17 W |
| Stromversorgung: | 12 VDC ± 25 %, φ 5,5 mm Koaxial-Netzstecker PoE (802.3at, Klasse 4) |
| Sub-Stream: | Thermisch: 25 Bilder pro Sekunde (704 × 576, 640 × 512, 320 × 240) Optisch: 50 Hz: 25 Bilder/s (704 × 576, 352 × 288) 60 Hz: 30 Bilder/s (704 × 480, 352 × 240) |
| Temperatur-Genauigkeit: | ± 8°C (±14.4°F) |
| Temperaturbereich: | - 20 °C bis 150 °C (-4 °F bis 302 °F) |
| Thermalkamera: | Ja |
| Thermische Linse: | 7 mm |
| Umwelt: | CE-RoHS：2011/65/EU, WEEE: 2012/19/EU, Reichweite：Verordnung(EG) Nr. 1907/2006 |
| VCA: | 4 VCA-Regelarten (Überschreiten einer Linie, Eindringen, Eintritt in eine Region und Verlassen einer Region), insgesamt bis zu 8 VCA-Regeln. |
| VCA-Reichweite für Fahrzeuge: | 210 m |
| VCA-Reichweite für Menschen: | 84 m |
| Verschlusszeit: | 1 s bis 1/100.000 s |
| Video-Komprimierung: | Haupt-Stream: H.265/H.264 Sub-Stream: H.265/H.264/MJPEG |
| Visueller Alarm: | Ja. Weißlichtalarm mit einstellbaren Blinkfrequenzen |
| WDR: | 120 dB |
| Web-Browser: | Live-Ansicht (Plug-in erlaubt) : Internet Explorer 11 Live-Ansicht (plug-in frei) : Chrome 57.0 +, Firefox 52.0 + Lokaler Dienst : Chrome 57.0+, Firefox 52.0 + |
| Web Client Sprache: | Siehe Datenblatt |
| Weißes Licht Reichweite: | bis zu 60 m |
| Zielfärbung: | Ja. Unterstützt die Modi White Hot und Black Hot. |
