DS-2TD2617-10/QA(O-STD) Bi-Spektral Thermalkamera mit optischem Sensor
Thermische Perimetererkennung mit optischer Identifikation
Die DS-2TD2617-10/QA(O-STD) kombiniert thermische Detektion mit optischer Bildgebung für zuverlässige Perimetererkennung auch bei schwierigsten Sichtverhältnissen. Der thermische Sensor erkennt Personen und Fahrzeuge bei völliger Dunkelheit, Nebel oder Rauch, während das optische Objektiv gleichzeitig detailreiche Aufnahmen zur Identifikation liefert.
Highlights der Bi-Spektral-Technologie
- Thermische Detektion: 160×120 Auflösung mit 10 mm Brennweite
- Optische Identifikation: 8 mm Objektiv für detailreiche Bilder
- Temperatur-Ausnahmealarm von -20°C bis 150°C (±8°C Genauigkeit)
- Nachtsicht bis 40 m für optische Aufnahmen
- Hohe thermische Empfindlichkeit: NETD < 40 mK
Technische Details
- Thermalsensor: VOx UFPA mit 17 μm Pixelgröße
- Bildverarbeitung: Linear, Histogramm, selbstadaptiver AGC
- Rauschunterdrückung: DDE und 3D DNR
- Robuste Bullet-Bauform für Außenbereich
- HEOP-Unterstützung für erweiterte Funktionen
Einsatzbereiche
- Perimeterschutz bei schwierigen Sichtverhältnissen
- Industrielle Überwachung mit Temperaturkontrolle
- Kritische Infrastruktur und Grenzsicherung
- Objektschutz bei Dunkelheit, Nebel oder Rauch
Downloads
Eigenschaften von "DS-2TD2617-10/QA(O-STD) Bi-Spektral Thermalkamera mit optischem Sensor"
| API: | ISAPI, HIKVISION SDK,ISUP, und Verwaltungsplattform von Drittanbietern, Open Network Video Interface,ONVIF (Profile S, Profile G, Profile T) |
|---|---|

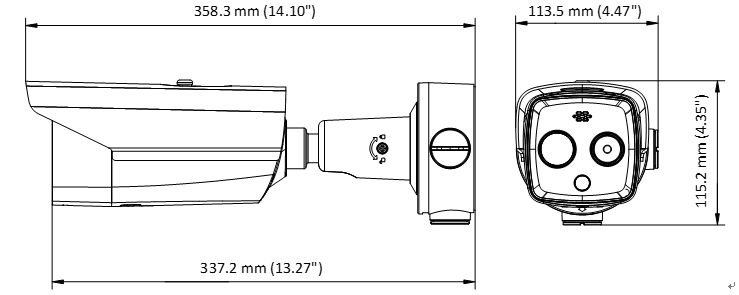

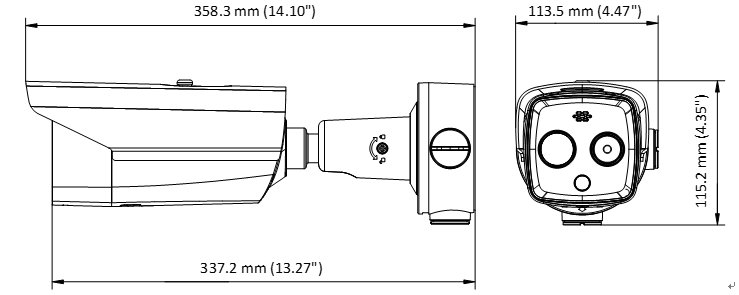

| Abmessungen: | 358,3 mm × 113,5 mm × 115,2 mm (14,10" × 4,47" × 4,35") |
| Alarm-Eingang: | 2, Alarmeingang (0-5 VDC) |
| Alarm Aktion: | Aufzeichnung/Relais-Ausgang/Smart Capture/FTP-Upload/Email-Verknüpfung |
| Alarm Ausgang: | 2, Alarmausgang (Alarmreaktionen konfigurierbar) |
| Allgemeine Funktion: | Branderkennung, Raucherkennung, Sonnenreflexionsfilter, |
| Analoger Ausgang: | 1,0 V [p-p]/75Ω, PAL/NTSC/BNC |
| Andere: | HEOP |
| Arbeitstemperatur/Luftfeuchtigkeit: | Temperatur: -40°C bis 65°C (-40°F bis 149°F) Luftfeuchtigkeit: 95% oder weniger |
| Audio-Alarm: | Ja, für zwei Arten von akustischen Alarmen (VCA und Temperaturexception) 2 voreingestellte Sprachalarme (einer für jeden) 6 importierbare benutzerdefinierte Sprachalarme (6 Optionen für beide Typen gemeinsam) |
| Audio-Ausgang: | Linearer Pegel, Impedanz: 600 Ω |
| Audio-Eingang: | 1, 3,5 mm Mic in/Line in Schnittstelle Line-Eingang: 2-2,4 V [p-p], Ausgangsimpedanz: 1 KΩ ± 10% |
| Audio-Kompression: | G.722.1/G.711ulaw/G.711alaw/MP2L2/G.726/PCM |
| Auflösung: | 4 MP, 160 × 120 |
| Bauform: | Bullet |
| Benutzer-/Host-Ebene: | Bis zu 32 Benutzer, 3 Ebenen: Administrator, Bediener, Benutzer |
| Bildsensor: | 1/2,7" CMOS mit progressiver Abtastung |
| Blende: | F1.1 |
| Blende (Bereich): | F1.6 |
| Brennweite: | 8 mm |
| Client: | iVMS-4200, Hik-Connect |
| Digitaler Zoom: | × 2, × 4 |
| Gehäuse Typ: | Bi-Spektrum-Bullet |
| Gewicht: | Ca. 1,76 kg (3,88 lb) |
| Gleichzeitige Live-Ansicht: | Bis zu 20 Kanäle |
| Haupt-Stream: | Thermisch: 25 Bilder/s (1280 × 720, 704 × 576, 640 × 480, 352 × 288, 320 × 240) Optisch: 50 Hz: 25 Bilder/s (2688 × 1520, 1920 × 1080, 1280 × 720) 60 Hz: 30 Bilder/s (2688 × 1520, 1920 × 1080, 1280 × 720) |
| IFOV: | 1,75 mrad |
| IR-Abstand: | bis zu 40 m |
| IR-Intensität und -Winkel: | Automatisch eingestellt |
| Kommunikationsschnittstelle: | 1, RJ45 10 M/100 M Selbstadaptive Ethernet-Schnittstelle. 1, RS-485-Schnittstelle (halbduplex) |
| Messung der Temperatur: | 3 Regelarten zur Temperaturmessung, insgesamt 21 Regeln (10 Punkte, 10 Flächen und 1 Linie) |
| Min. Beleuchtungsstärke: | 0.0089Lux @(F1.6,AGC ON) ,0 Lux mit IR |
| Min. Fokussierungsabstand: | 1.2 m |
| NETD: | < 40 mK (@ 25 °C, F# = 1,1) |
| Netzwerkspeicher: | MicroSD/SDHC/SDXC-Karte (bis zu 256 G), lokaler Speicher, NAS (NFS, SMB/CIFS), automatisches Netzwerk-Replenishment (ANR) |
| Optische Linse: | 8 mm |
| Pixel-Teilung: | 17 μm |
| Protokolle: | IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, TLS |
| Schutzniveau: | IP67-Norm TVS 6000V Blitzschutz, Überspannungsschutz, Schutz gegen Spannungsspitzen IK10-zertifiziertes Gehäuse |
| Sicherheit: | Benutzerauthentifizierung (ID und PW), MAC-Adressbindung, HTTPS-Verschlüsselung, IEEE 802.1x(EAP-MD5, EAP-TLS), Zugangskontrolle, IP-Adressfilterung |
| Sichtfeld: | 39,42° × 22,14° (H × V) |
| Spektralbereich: | 8 μm bis 14 μm |
| Stromverbrauch: | 12 VDC ± 25%: 0,5 A, maximal 6 W PoE (802.3af, Klasse 3): 42,5 V bis 57 V, 0,14 A bis 0,22 A, max. 6,5 W |
| Stromversorgung: | 12 VDC ± 25%, φ 5,5 mm Koaxial-Netzstecker PoE (802.3af, Klasse 3) |
| Sub-Stream: | Thermisch: 25 fps (704 × 576, 352 × 288, 320 × 240) Optisch: 50 Hz: 25 Bilder/s (704 × 576, 352 × 288) 60 Hz: 30 Bilder/s (704 × 480, 352 × 240) |
| Temperatur-Genauigkeit: | ± 8 °C (± 14,4 °F) |
| Temperaturbereich: | - 20 °C bis 150 °C (- 4 °F bis 302 °F) |
| Thermalkamera: | Ja |
| Thermische Linse: | 10 mm |
| VCA: | 4 VCA-Regelarten (Überschreiten einer Linie, Eindringen, Eintritt in eine Region und Verlassen einer Region), insgesamt bis zu 8 VCA-Regeln. |
| VCA-Reichweite für Fahrzeuge: | 150 m |
| VCA-Reichweite für Menschen: | 50 m |
| Verschlusszeit: | 1s bis 1/100.000s |
| Video-Komprimierung: | Haupt-Stream: H.265/H.264 Sub-Stream: H.265/H.264/MJPEG |
| Visueller Alarm: | Ja. Weißlichtalarm mit einstellbaren Blinkfrequenzen |
| WDR: | 120 dB |
| Web-Browser: | Live-Ansicht (Plug-in erlaubt) : Internet Explorer 11 Live-Ansicht (plug-in frei) : Chrome 57.0 +, Firefox 52.0 + Lokaler Dienst : Chrome 57.0 +, Firefox 52.0 + |
| Web Client Sprache: | Siehe Datenblatt |
| Weißes Licht Reichweite: | bis zu 40 m |
| Zielfärbung: | Ja. Unterstützt die Modi White Hot und Black Hot. |
